Manchette télescopique de chargement dôme de citerne

Idéal pour vos chargements citernes ferroviaires

Une hauteur de déploiement allant jusqu'à 3 fois la longueur de la manchette en position stockage
Une fois stockée, la manchette ne gêne en rien l'opérateur en phase de travail sur la citerne : elle se replie intégralement sur la hauteur

Forces et spécificités

  • Grâce à sa grande épure de déploiement, la manchette s'adapte également sur des citernes routières plus petites et plus basses
  • Montée sur rotule étanche, la manchette reste maniable et mobile pour un ajustement précis au-dessus du trou d'homme
  • Également idéal également pour toutes vos installations présentant des contraintes d'encombrement

Conditions d'utilisation

Les conditions d'utilisation dépendent de plusieurs facteurs (environnement d'installation du bras, conditions de service et caractéristiques des fluides). Trouvons ensemble le bras qui vous convient: envoyez-nous vos FDS (fiches de données de sécurité).

CARACTÉRISTIQUES TECHNIQUES STANDARDS

  • Fabrication acier ou inox en standard
  • Mouvement vertical uniquement
  • Version suspendu sur sa rotule
  • Manchette à assistance pneumatique  (aide à la manipulation de la manchette) et télécommande

SECTEURS

Idéal pour vos applications ferroviaires, sous un silo ou autres

Tous secteurs

OPTIONS DISPONIBLES

  • Sonde de niveau (sonde anti-débordement)
  • Gaine de récupération des vapeurs
  • Cône de positionnement
  • Boîte à égouttures
  • Vanne standard ou pilotée à distance
  • Maintien en appui sur le trou d'homme en position de chargement
  • Verrouillage en position de stockage
  • Détecteur de position
  • Réchauffage du bras par traçage électrique ou double enveloppe (fluides caloporteurs)
  • Calorifugeage
  • Archivage Atex

Merci de nous préciser le zonage ATEX le cas échéant - Marquage CE pour les équipements pneumatiques, électriques ou utilisés en zone ATEX



Poste de chargement avec double manchette télescopique, Pacquet

Exemples de configurations

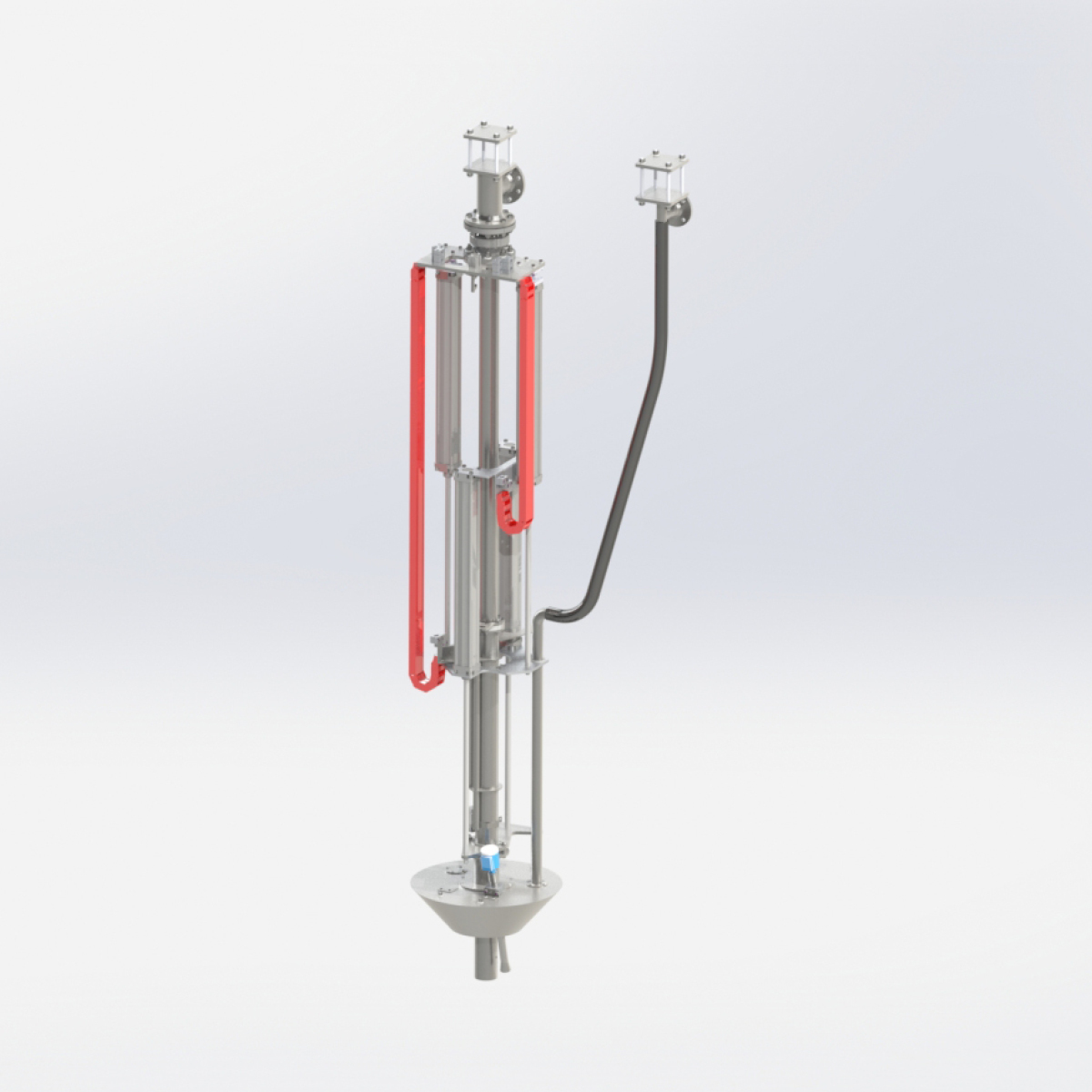

Manchette télescopique de chargement en dôme de citerne, Pacquet

Manchette télescopique de chargement en dôme de citerne

Position repliée au dessus du dôme de citerne, accès manchette par passerelle à abattant

Manchette télescopique de chargement en dôme de citerne, Pacquet

Manchette télescopique de chargement en dôme de citerne

Position basse intégralement dépliée

Manchette télescopique double débattement, Pacquet

Manchette télescopique double débattement

Grande épure de déploiement qui permet de descendre très bas sur le trou d'homme

Manchette télescopique simple débattement, Pacquet

Manchette télescopique simple débattement

Manchette présentée avec aspiration rigide des COV (vapeurs)

Manchette télescopique, chargement citerne, Pacquet

Manchette télescopique simple débattement

Manchette DN100 et équipée d'une sonde anti-débordement
